深入浅出VTK：使用Visual Studio配置VTK环境并编写示例

前言

本篇博客主要内容是讲解入门VTK的一个简单项目，包含如何在Visual Studio中引入VTK，导出项目模板等内容。

Visual Studio中导入VTK

讲解如何在Visual Studio中引入VTK并使用之前，需要读者自行配置好VTK库，如果还没有配置的读者可以参考以下文章：

深入浅出VTK：编译并使用VTKhttps://blog.csdn.net/weixin_67035108/article/details/142257431?sharetype=blogdetail&sharerId=142257431&sharerefer=PC&sharesource=weixin_67035108&spm=1011.2480.3001.8118由于市面上大多数的内容是使用CMake来编写对VTK项目的管理，所以如果刚兴趣如何使用CMake以及如何编写CMakeLists的读者可以参考以下文章：

高效工具实战指南：CMake构建工具https://blog.csdn.net/weixin_67035108/article/details/155361963?spm=1001.2014.3001.5501 高效工具实战指南：从零开始编写CMakeListshttps://blog.csdn.net/weixin_67035108/article/details/142031902?spm=1001.2014.3001.5501在了解这些前置内容后，本篇博客将重点讲解如何在Visual Studio中配置VTK并且使用VTK来实现功能。在我们编译好VTK的Debug版本和Release版本以后，我们会得到以下文件：

bash

VTK9.5.2_MSVC_Win    ├─debug     │  ├─bin         // Debug动态链接库文件    │  ├─include     // Debug头文件    │  │  └─vtk-9.5    │  ├─lib         // Debug静态链接库文件    │  └─share       // 源码    └─release        ├─bin        // Release动态链接库文件        ├─include    // Release头文件        │  └─vtk-9.5        ├─lib        // Release静态链接库文件        └─share      // 源码

在了解这些文件夹的作用以后，我们需要在Visual Studio创建一个空项目。修改项目属性为Release或者Debug，本小节以Release配置为例，然后右击选择项目属性，在属性页中选择VC++目录，修改包含目录并填入VTK库的头文件路径，具体如下：

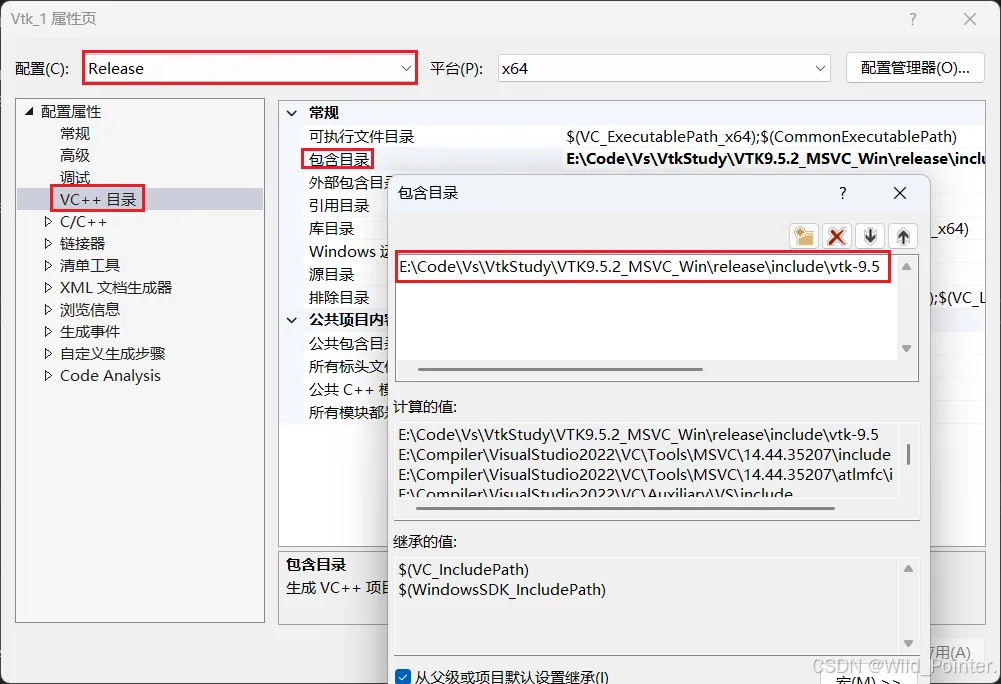

图1.填写VTK头文件路径

填写VTK头文件路径以后，我们需要在属性页中点击链接器，然后修改附加库目录为VTK的静态链接库路径，具体如下：

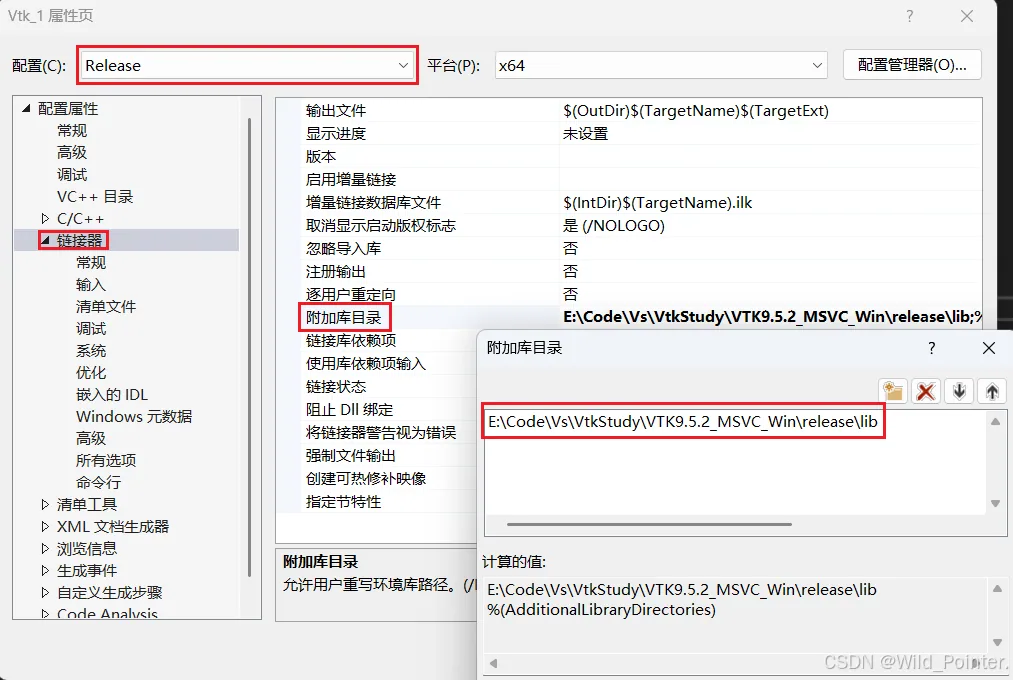

图2.填写VTK静态链接库路径

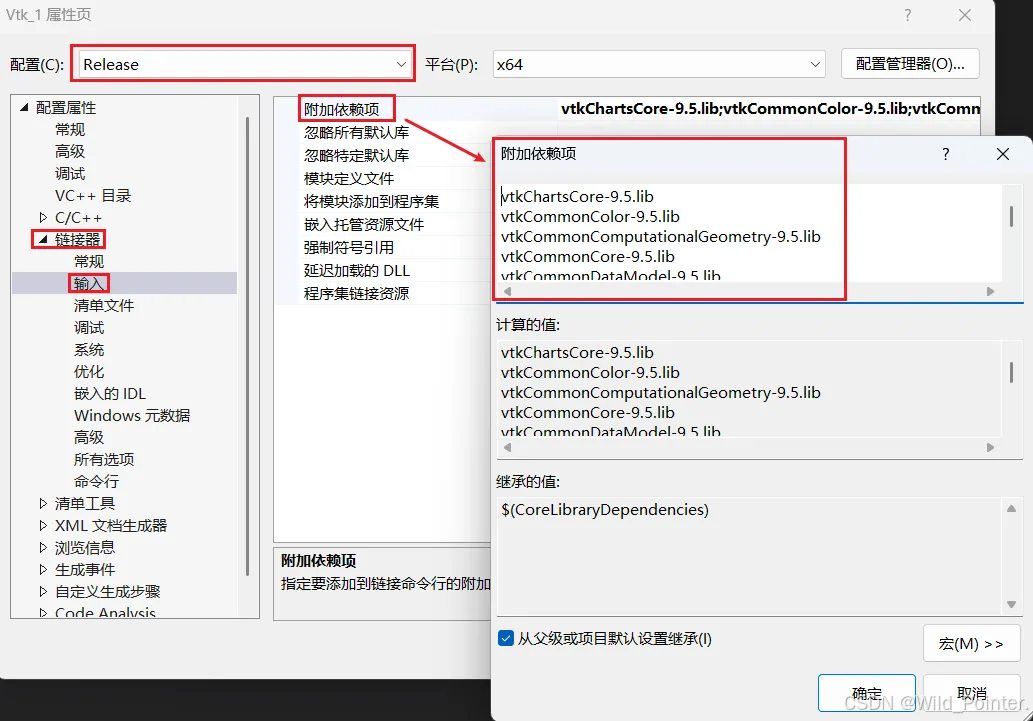

填写完静态链接库路径以后，我们还需要点击链接器下的输入项，修改附加依赖项的内容，把运行VTK中所需的静态链接库填写到附加依赖项中，具体如下：

图3.填写VTK的静态链接库文件

为了方便读者快捷配置，可以参考博主所配置的内容，如编译的VTK库版本不同则需要对应修改静态库的名称，具体如下：

bash

vtkChartsCore-9.5.libvtkCommonColor-9.5.libvtkCommonComputationalGeometry-9.5.libvtkCommonCore-9.5.libvtkCommonDataModel-9.5.libvtkCommonExecutionModel-9.5.libvtkCommonMath-9.5.libvtkCommonMisc-9.5.libvtkCommonSystem-9.5.libvtkCommonTransforms-9.5.libvtkDICOMParser-9.5.libvtkDomainsChemistry-9.5.libvtkDomainsChemistryOpenGL2-9.5.libvtkFiltersAMR-9.5.libvtkFiltersCellGrid-9.5.libvtkFiltersCore-9.5.libvtkFiltersExtraction-9.5.libvtkFiltersFlowPaths-9.5.libvtkFiltersGeneral-9.5.libvtkFiltersGeneric-9.5.libvtkFiltersGeometry-9.5.libvtkFiltersGeometryPreview-9.5.libvtkFiltersHybrid-9.5.libvtkFiltersHyperTree-9.5.libvtkFiltersImaging-9.5.libvtkFiltersModeling-9.5.libvtkFiltersParallel-9.5.libvtkFiltersParallelImaging-9.5.libvtkFiltersPoints-9.5.libvtkFiltersProgrammable-9.5.libvtkFiltersReduction-9.5.libvtkFiltersSMP-9.5.libvtkFiltersSelection-9.5.libvtkFiltersSources-9.5.libvtkFiltersStatistics-9.5.libvtkFiltersTemporal-9.5.libvtkFiltersTensor-9.5.libvtkFiltersTexture-9.5.libvtkFiltersTopology-9.5.libvtkFiltersVerdict-9.5.libvtkGUISupportQt-9.5.libvtkGUISupportQtQuick-9.5.libvtkGUISupportQtSQL-9.5.libvtkGeovisCore-9.5.libvtkIOAMR-9.5.libvtkIOAsynchronous-9.5.libvtkIOCGNSReader-9.5.libvtkIOCONVERGECFD-9.5.libvtkIOCellGrid-9.5.libvtkIOCesium3DTiles-9.5.libvtkIOChemistry-9.5.libvtkIOCityGML-9.5.libvtkIOCore-9.5.libvtkIOERF-9.5.libvtkIOEnSight-9.5.libvtkIOEngys-9.5.libvtkIOExodus-9.5.libvtkIOExport-9.5.libvtkIOExportGL2PS-9.5.libvtkIOExportPDF-9.5.libvtkIOFDS-9.5.libvtkIOFLUENTCFF-9.5.libvtkIOGeometry-9.5.libvtkIOHDF-9.5.libvtkIOIOSS-9.5.libvtkIOImage-9.5.libvtkIOImport-9.5.libvtkIOInfovis-9.5.libvtkIOLANLX3D-9.5.libvtkIOLSDyna-9.5.libvtkIOLegacy-9.5.libvtkIOMINC-9.5.libvtkIOMotionFX-9.5.libvtkIOMovie-9.5.libvtkIONetCDF-9.5.libvtkIOOggTheora-9.5.libvtkIOPLY-9.5.libvtkIOParallel-9.5.libvtkIOParallelXML-9.5.libvtkIOSQL-9.5.libvtkIOSegY-9.5.libvtkIOTecplotTable-9.5.libvtkIOVeraOut-9.5.libvtkIOVideo-9.5.libvtkIOXML-9.5.libvtkIOXMLParser-9.5.libvtkImagingColor-9.5.libvtkImagingCore-9.5.libvtkImagingFourier-9.5.libvtkImagingGeneral-9.5.libvtkImagingHybrid-9.5.libvtkImagingMath-9.5.libvtkImagingMorphological-9.5.libvtkImagingSources-9.5.libvtkImagingStatistics-9.5.libvtkImagingStencil-9.5.libvtkInfovisCore-9.5.libvtkInfovisLayout-9.5.libvtkInteractionImage-9.5.libvtkInteractionStyle-9.5.libvtkInteractionWidgets-9.5.libvtkParallelCore-9.5.libvtkParallelDIY-9.5.libvtkRenderingAnnotation-9.5.libvtkRenderingCellGrid-9.5.libvtkRenderingContext2D-9.5.libvtkRenderingContextOpenGL2-9.5.libvtkRenderingCore-9.5.libvtkRenderingFreeType-9.5.libvtkRenderingGL2PSOpenGL2-9.5.libvtkRenderingGridAxes-9.5.libvtkRenderingHyperTreeGrid-9.5.libvtkRenderingImage-9.5.libvtkRenderingLICOpenGL2-9.5.libvtkRenderingLOD-9.5.libvtkRenderingLabel-9.5.libvtkRenderingOpenGL2-9.5.libvtkRenderingQt-9.5.libvtkRenderingSceneGraph-9.5.libvtkRenderingUI-9.5.libvtkRenderingVolume-9.5.libvtkRenderingVolumeOpenGL2-9.5.libvtkRenderingVtkJS-9.5.libvtkTestingCore-9.5.libvtkTestingRendering-9.5.libvtkViewsContext2D-9.5.libvtkViewsCore-9.5.libvtkViewsInfovis-9.5.libvtkViewsQt-9.5.libvtkWrappingTools-9.5.libvtkcgns-9.5.libvtkdoubleconversion-9.5.libvtkexodusII-9.5.libvtkexpat-9.5.libvtkfmt-9.5.libvtkfreetype-9.5.libvtkgl2ps-9.5.libvtkglad-9.5.libvtkhdf5-9.5.libvtkhdf5_hl-9.5.libvtkioss-9.5.libvtkjpeg-9.5.libvtkjsoncpp-9.5.libvtkkissfft-9.5.libvtklibharu-9.5.libvtklibproj-9.5.libvtklibxml2-9.5.libvtkloguru-9.5.libvtklz4-9.5.libvtklzma-9.5.libvtkmetaio-9.5.libvtknetcdf-9.5.libvtkogg-9.5.libvtkpng-9.5.libvtkpugixml-9.5.libvtksqlite-9.5.libvtksys-9.5.libvtktheora-9.5.libvtktiff-9.5.libvtktoken-9.5.libvtkverdict-9.5.libvtkzlib-9.5.libopengl32.lib

在配置完这些内容以后，我们还需要在运行结束以后把生成的可执行文件所需的VTK动态链接库复制到可执行文件路径下，这时候需要我们修生成事件中的生成后事件里的命令行，具体的修改可以参考图4，具体的命令可参考以下代码：

bash

xcopy /Y /D /R "VTK9.5.2_MSVC_Win\release\bin\*.dll" "$(OutDir)"

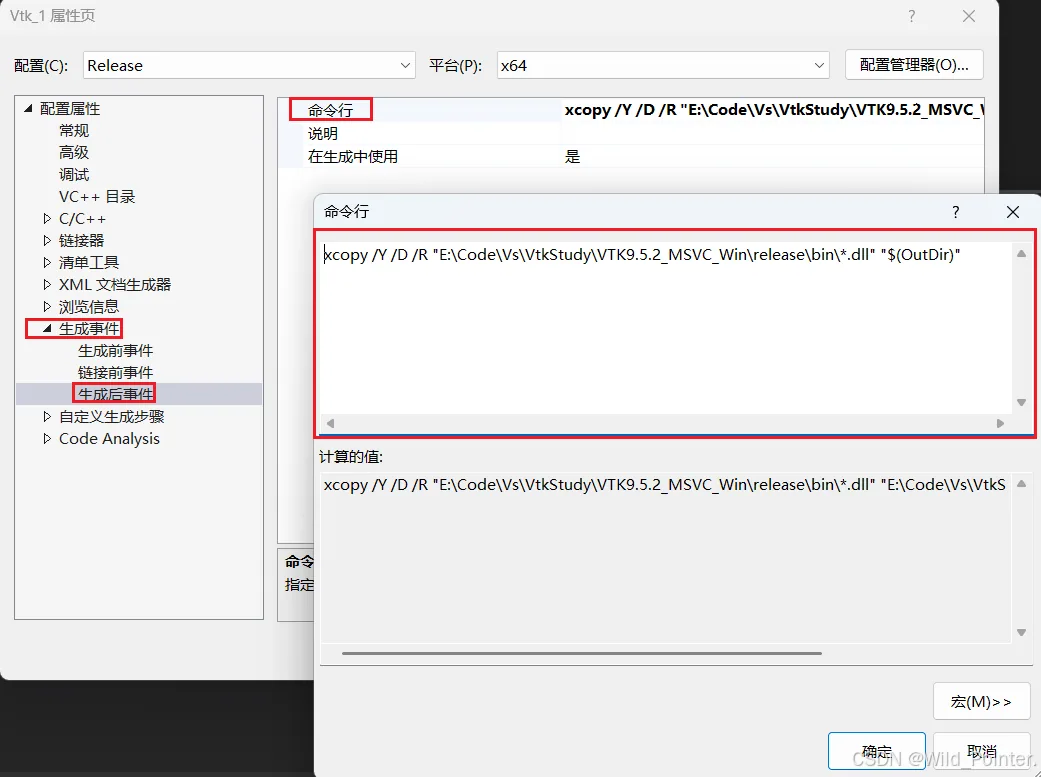

图4.修改命令行

做完这些我们就可以在Visual Studio中使用VTK来实现具体的功能了

Visual Studio中导出项目模板

为了让这些配置能减少我们后续的开发，帮助我们快速的搭建VTK环境并且编写代码，我们需要使用Visual Studio中提供的项目模板功能把上一小节中配置的环境打包成模板，在后续创建新的VTK项目时不再手动配置环境。具体操作如下图：

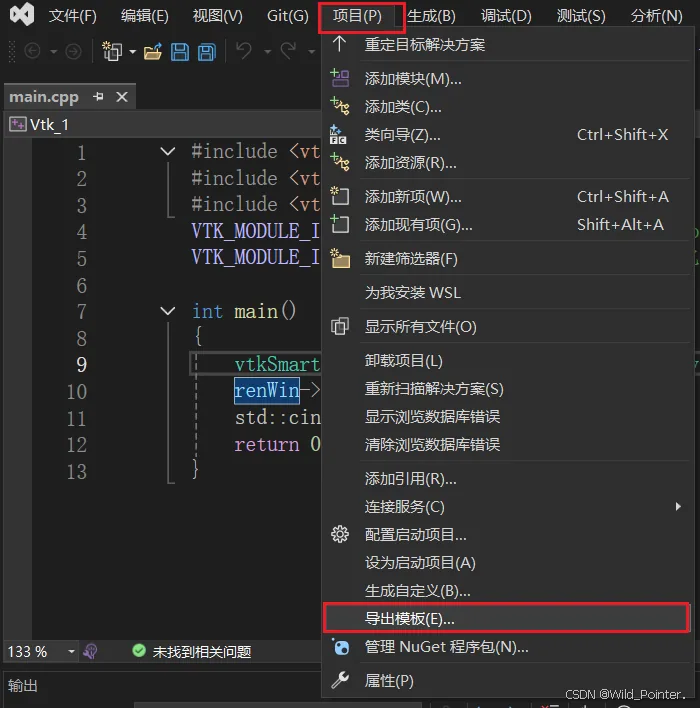

图5.在Visual Studio中导出模板

点击Visual Studio中的导出模板以后，我们在弹窗的界面里点击下一步即可，如下：

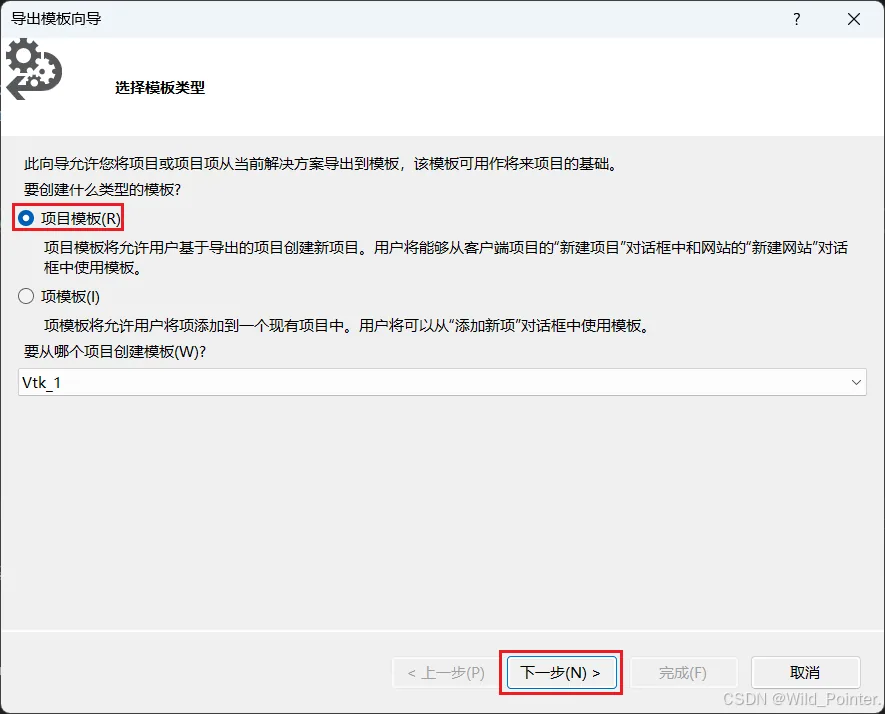

图6.导出模板

然后我们修改模板名称并且给模板加上说明，再点击下一步即可。

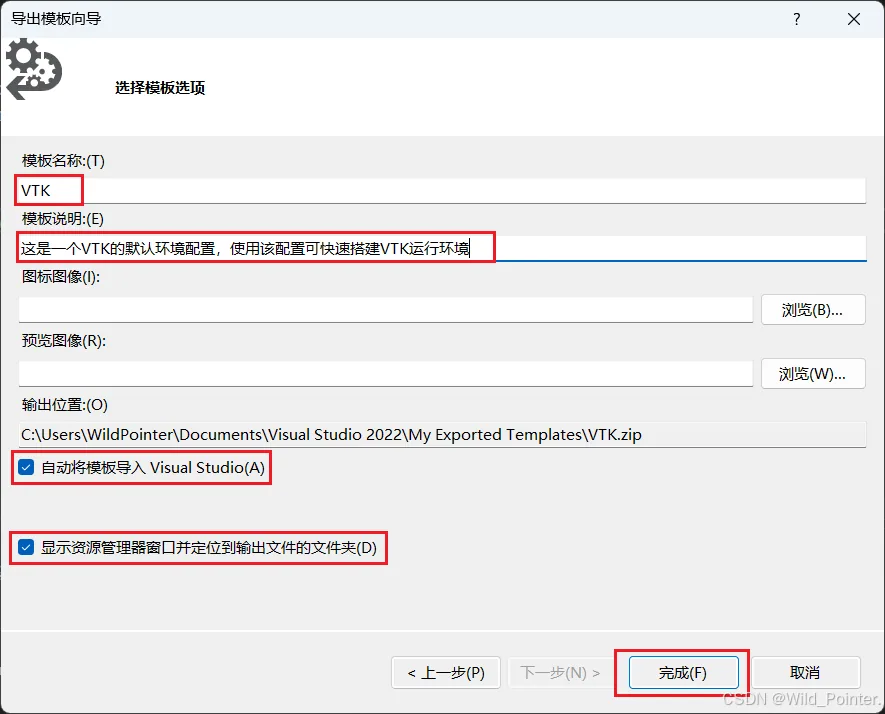

图7.选择模板选项

然后我们就可以在弹出的文件管理器中看到我们创建的模板文件了，如图：

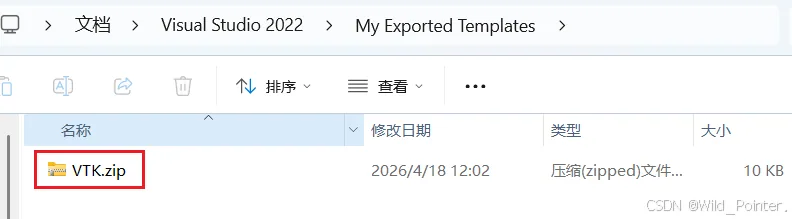

图8.模板文件

在创建好模板文件以后，我们使用Visual Studio创建新项目的时候就可以选择这个模板创建项目，后续就不需要再配置VTK的环境了。

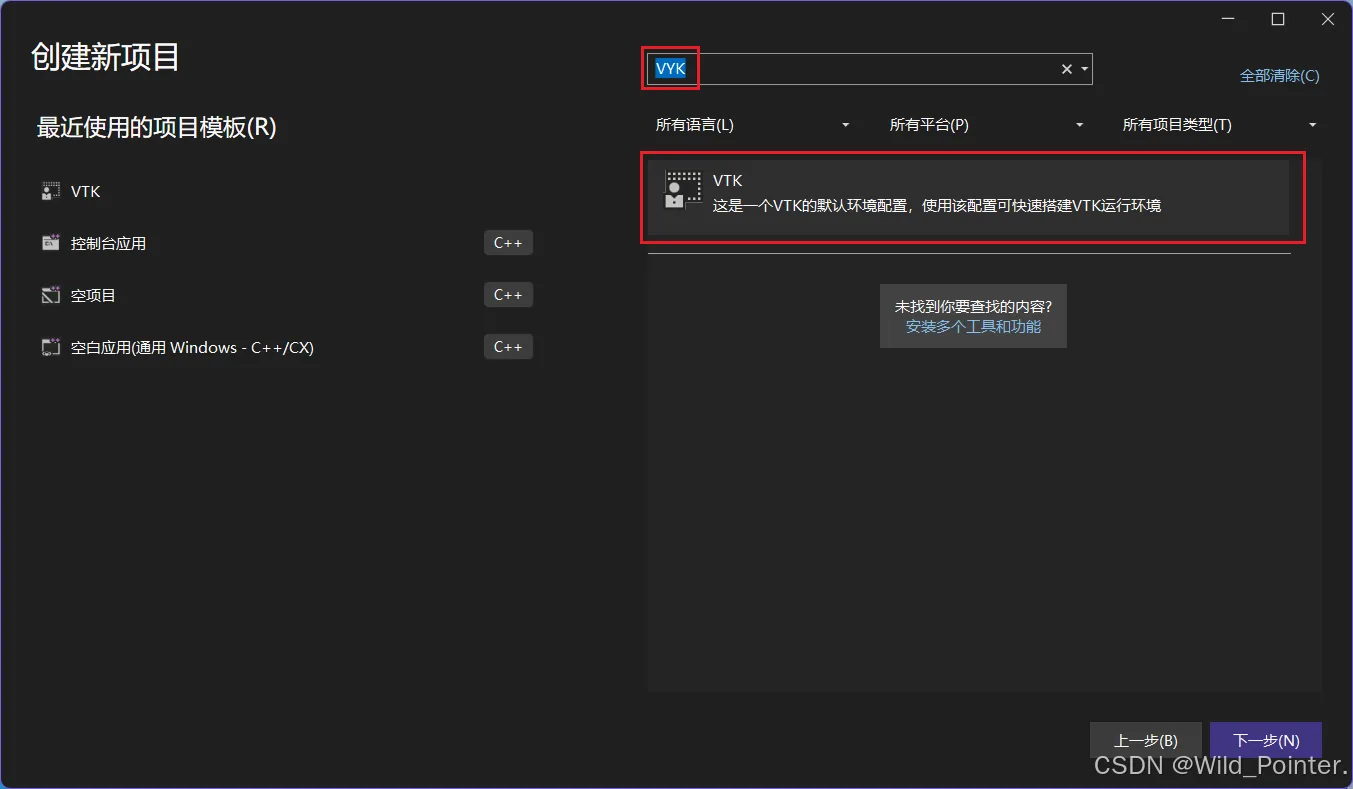

图9.Visual Studio中使用模板创建新项目

编写VTK入门示例

在配置好环境以后，我们可以着手编写一个简单的代码验证环境是否配置完毕，代码如下：

cpp

#include <vtkAutoInit.h>#include <vtkRenderWindow.h>#include <vtkSmartPointer.h>VTK_MODULE_INIT(vtkRenderingOpenGL2); // 始化OpenGL2渲染后端VTK_MODULE_INIT(vtkInteractionStyle); // 初始化交互风格模块int main(){    vtkSmartPointer<vtkRenderWindow> renWin = vtkSmartPointer<vtkRenderWindow>::New();    renWin->Render();    std::cin.get();    return 0;}

由于使用的是Visual Studio来管理项目而不是CMake，所以我们需要导入vtkAutoInit头文件，对VTK中的模块进行初始化，否则会导致渲染异常。本篇博客不会讲解具体的类，代码中所出现的类型和头文件将在后续的博客中进行讲解。
